언로딩밸브에 대한 대용량 펌프  무부하 회로

공작기계 및 프레스 많이사용

실린더 작동도중 일정한 부하가 발생하여 그에따라 속도변화를 필요로 하는 경우

급속이동시에는 펌프 a.b가 토출량을 합처 큰유량으로 실린다에 공급된다

절삭이동및 가압 행정이되어 언로딩밸브(시켄서밸브)의 설정압력이되면

대용량펌프가 언로딩되고 소량펌프만 실린다에 공급된다

체크밸브는 고압측으로부터 저압측의 흐름을 방지한다

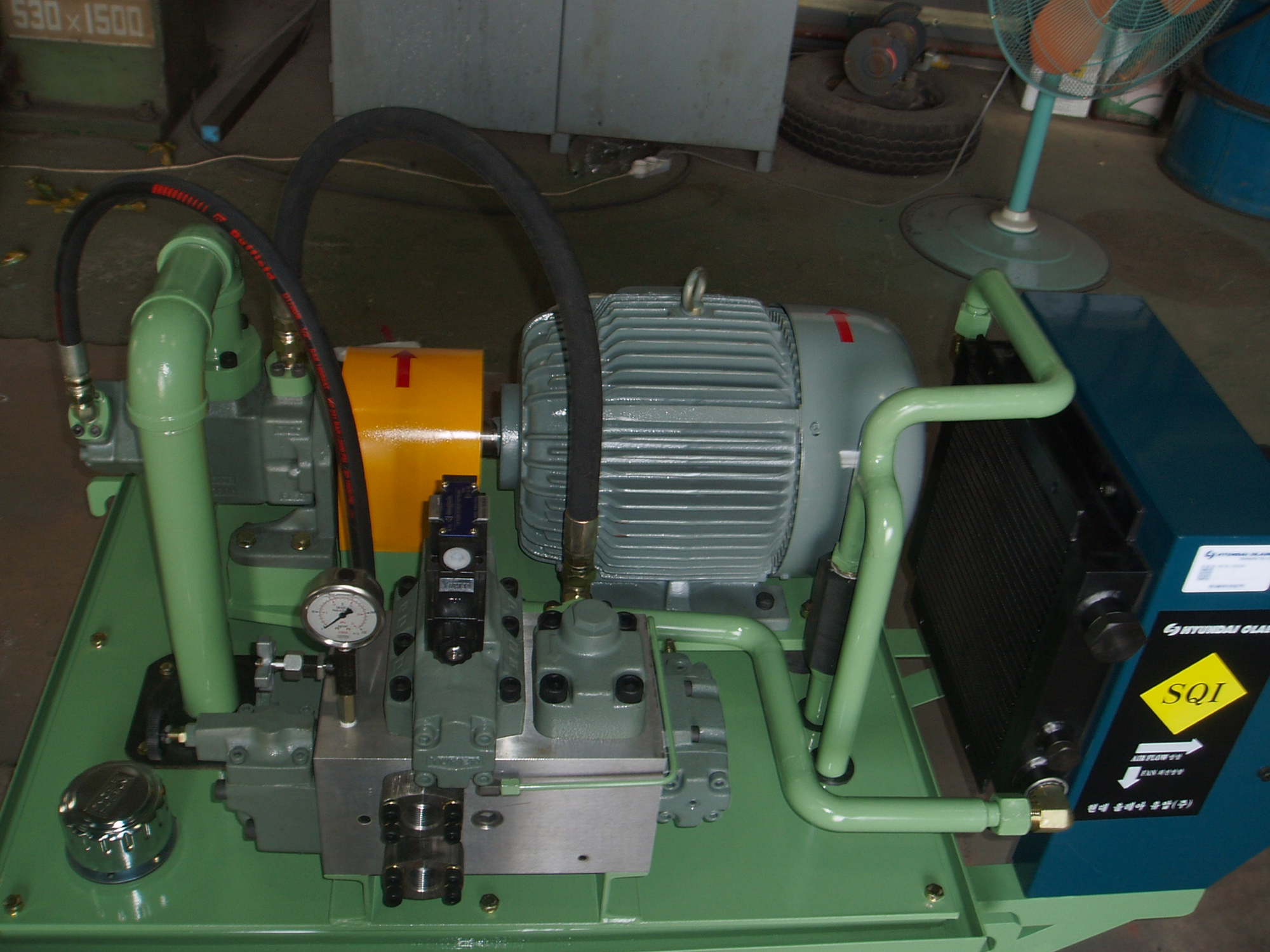

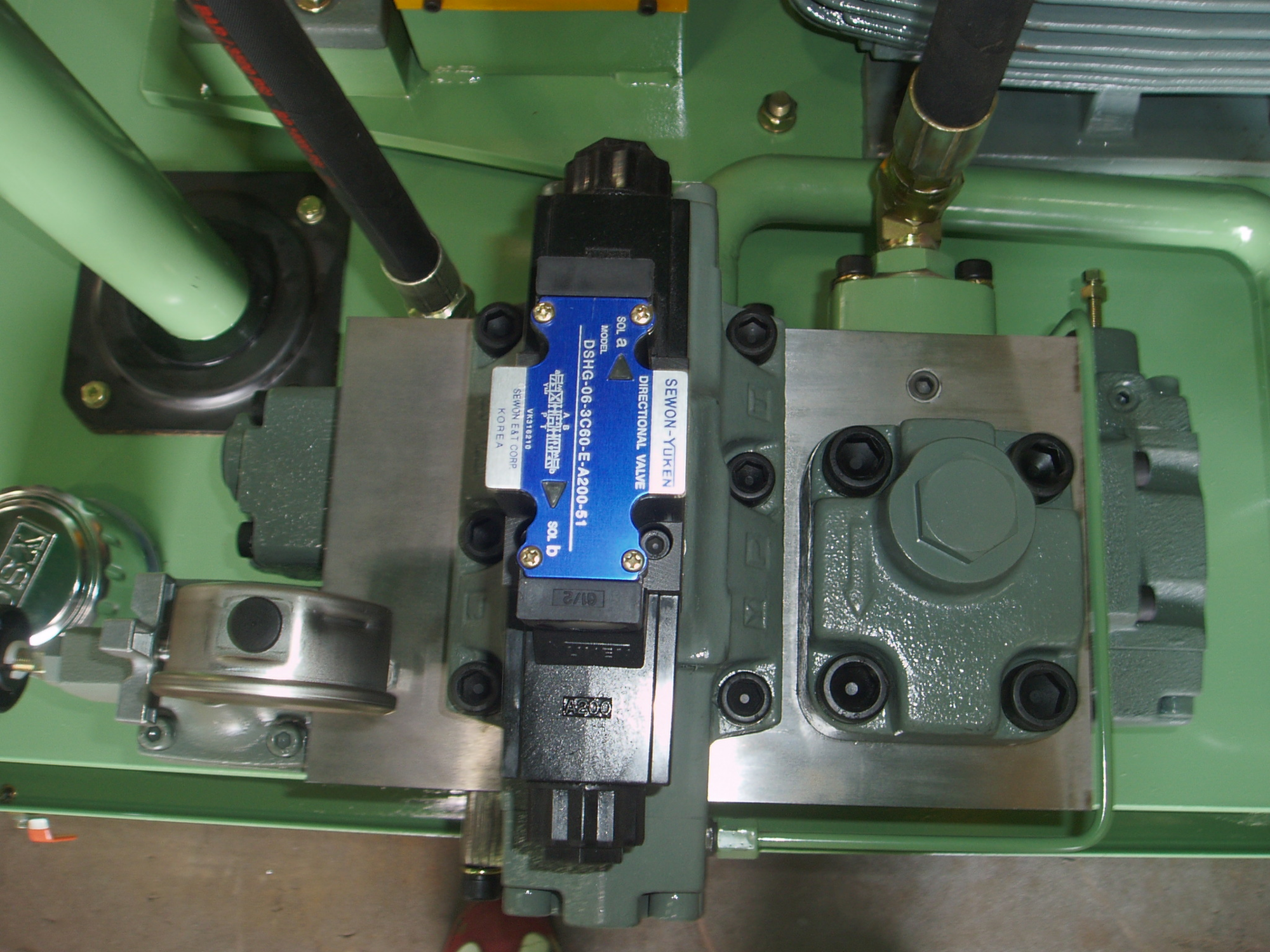

위의 사진에 블럭있는데 (펌프2개+릴리프+시켄서+체크)한세트로 나오는 펌프도있다

계산식에서의

가장 중요한것은 대용량이 언로딩될때에도 10kg정도 압력발생과 유량을 토출한다는것을

명심해야한다

이는 모타 마력 선정에 참조해야 한다
